Penetrometro da legno RESI

Disponibile per la vendita Disponibile per il noleggio Penetrometro-IML-RESI-F Cosa fa

Misura della resistenza alla penetrazione nei materiali lignei.

Punti di forza

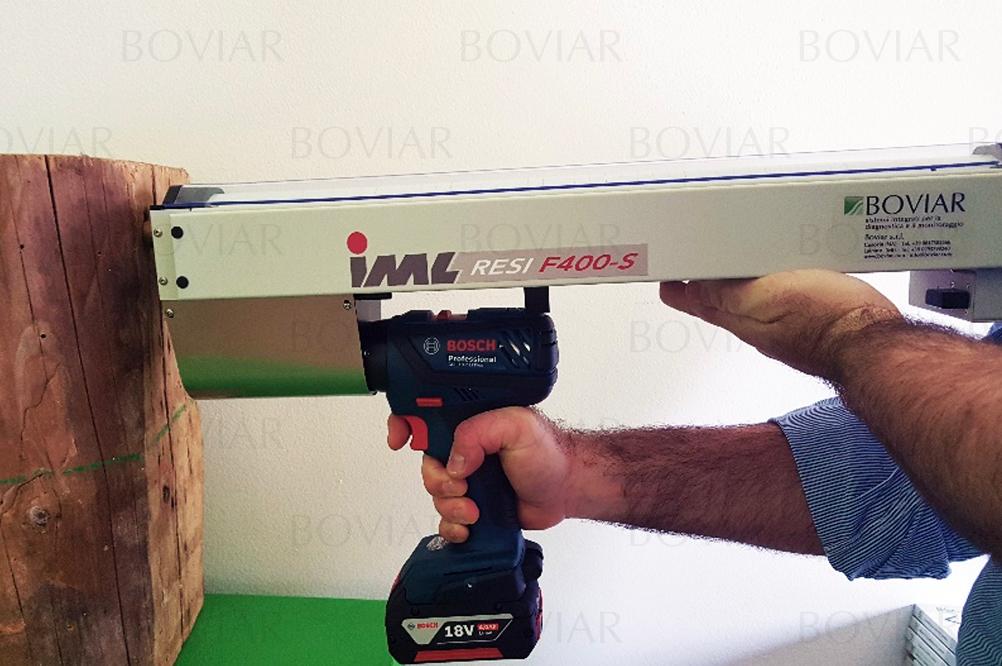

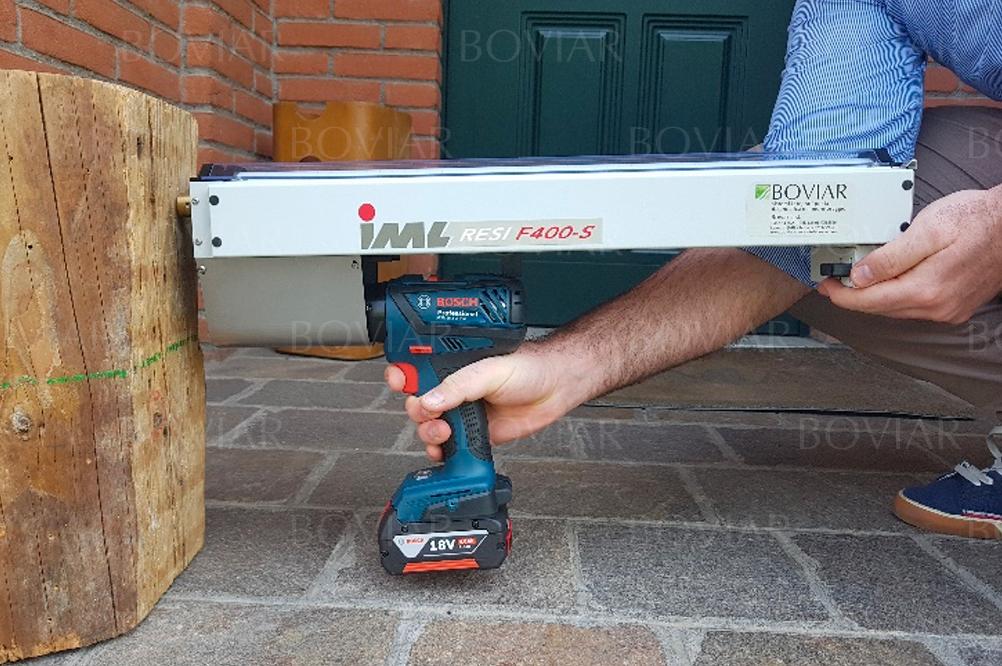

Il RESI serie F permette di individuare le variazioni di densità tra legno sano e legno decomposto ed effettuare una diagnosi sul posto di aree di decadimento interno del materiale ligneo in esame. La resistenza opposta alla perforazione dipende principalmente dalla densità del legno. Quest’ultima rappresenta uno dei valori caratteristici più importanti del materiale e permette di trarre conclusioni sulla qualità del legno in una particolare sezione ed in ultima analisi il grado di tenuta che il legno può avere in quella stessa sezione. Il RESI F misura la resistenza opposta dal legno alla penetrazione di una punta azionata da un sofisticato trapano. La punta che ha un diametro di 3mm, è dotata di un movimento combinato di rotazione e di avanzamento a velocità costante. Dato che il foro lasciato dallo strumento ha un diametro relativamente piccolo rispetto alle normali sezioni degli elementi strutturali, il danno prodotto può essere considerato trascurabile.

Descrizione

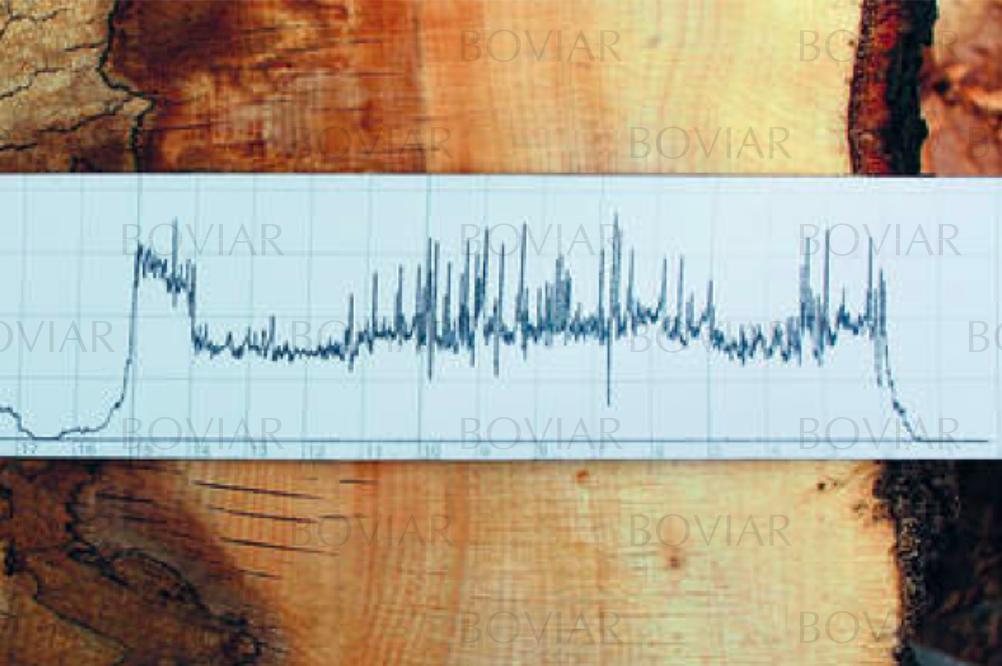

Lo strumento restituisce dei grafici, denominati “profili”, nei quali sull’asse delle ordinate è riportata la resistenza e sull’asse delle ascisse la profondità di penetrazione (espressa in millimetri). Il profilo viene visualizzato dal registratore a carta dello strumento e simultaneamente memorizzato per la successiva analisi con PC. La serie manuale F utilizza come unità motrice i normali trapani reperibili sul mercato. A mano a mano che si fora il legno, i dati misurati vengono meccanicamente registrati su una striscia di carta chimica (scala 1:1). La durezza del legno non è un problema perché l’apparecchio può essere facilmente regolato. Con la tecnica utilizzata dal RESI F è possibile non soltanto localizzare e quantificare i danni di natura biotica, ma anche valutare le dimensioni delle sezioni laddove non vi siano altre possibilità di accertamento.

Risoluzione0,1 punto per mm di perforazione
Velocità di avanzamentoDue velocità fino ad un max. di 150 cm/min
Peso dello strumento3 kg
BatteriaBatteria ricaricabile agli ioni di litio
Carica delle batterieCaricabatteria da rete 220/110 V
Profondità di perforazioneRESI F300 - 300 mm
RESI F400 - 400 mm
RESI F500 - 500 mm
Interfaccia di collegamentoBluetooth e USB
Software

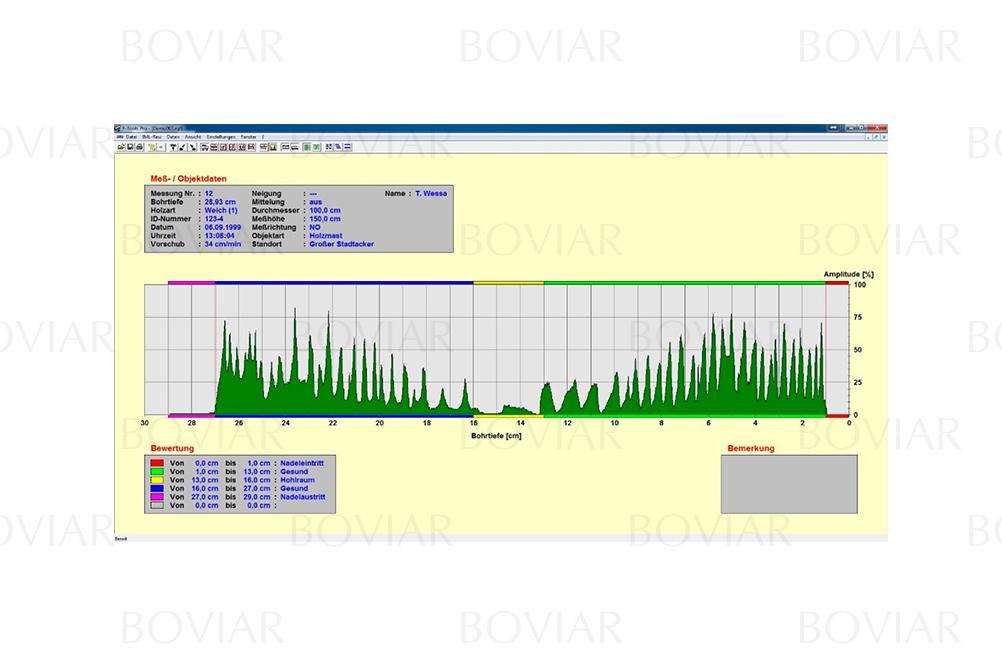

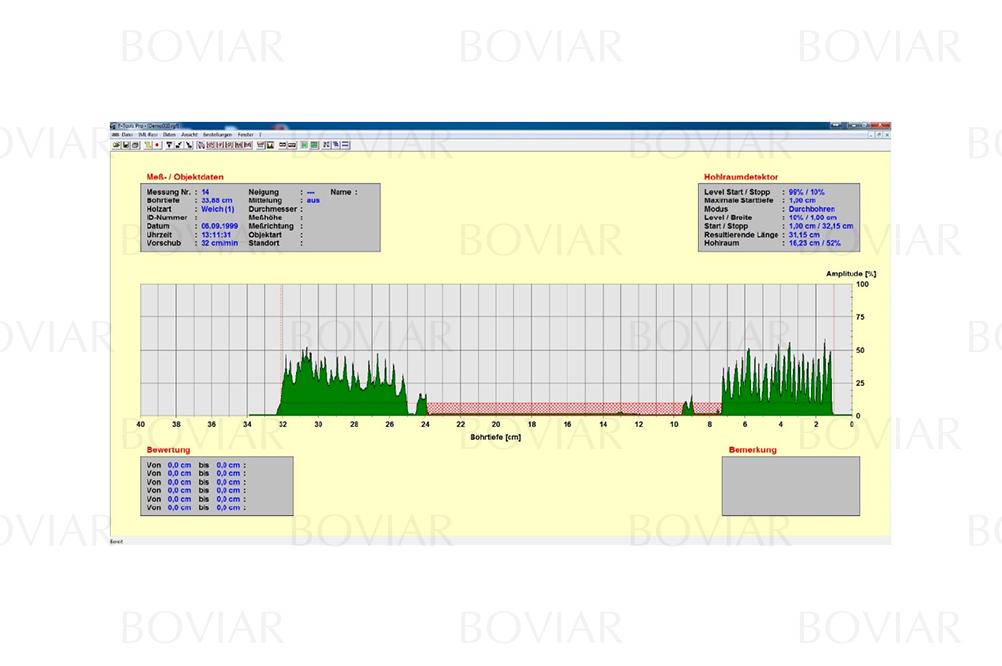

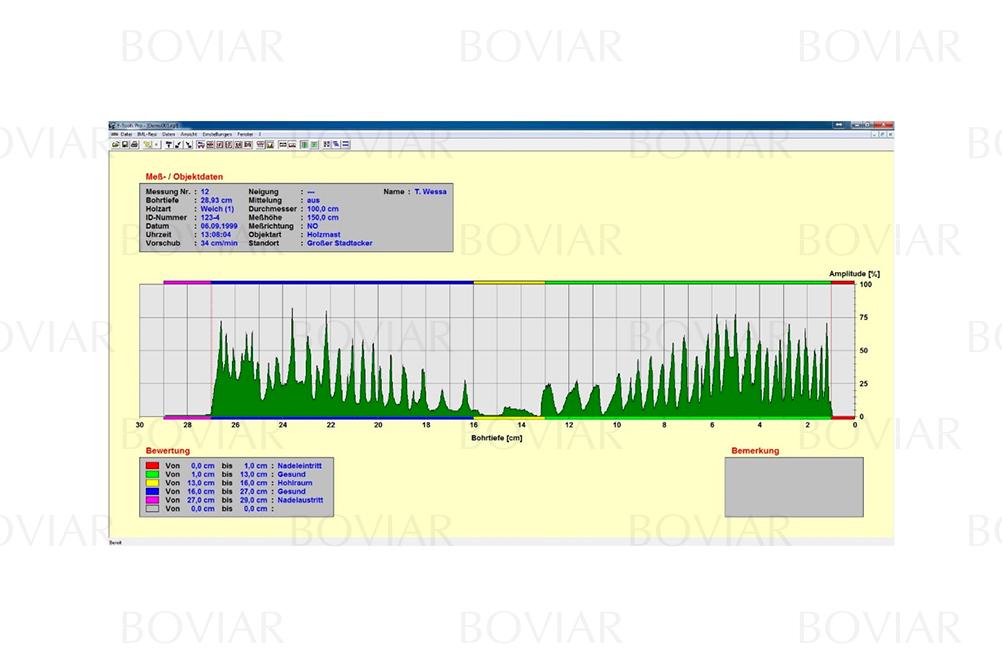

I software “F-Tools” (nella versione base incluso nella strumentazione) e la versione “F-Tools-PRO” (dedicato alla serie F, ma opzionale) consentono l’analisi dei profili di densità e l’elaborazione dei dati che possono essere presentati sotto forma di grafici, tabelle e schede; inoltre i dati possono essere esportati in formato ASCII, EMF o MST.

Dotazione

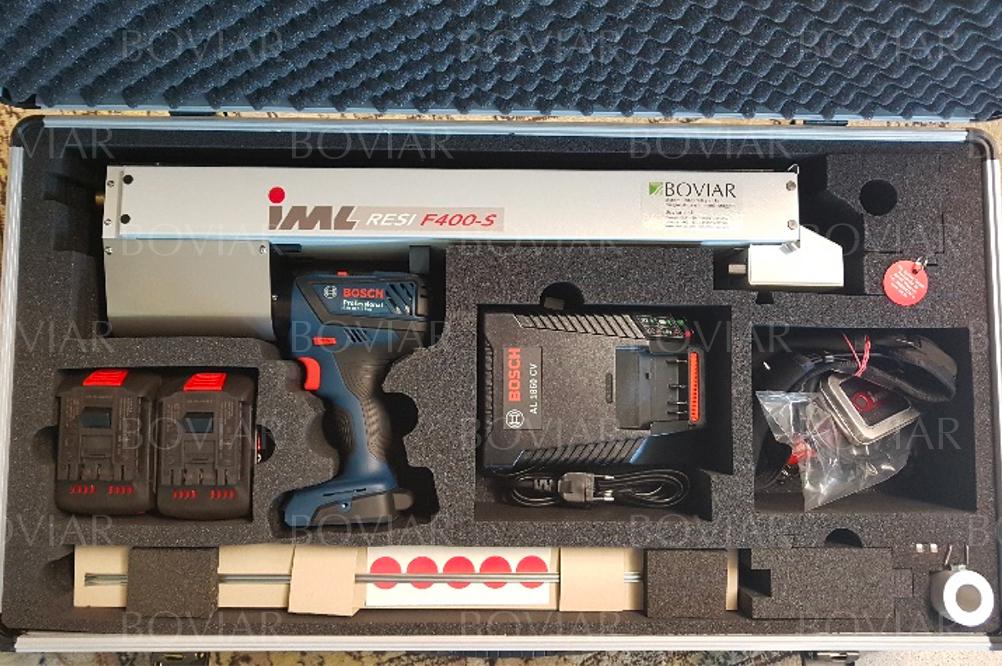

Lo strumento viene fornito con i suoi accessori in una valigia in alluminio per il trasporto, contenente:

  • Sonda di perforazione da 290 mm (per F300), da 385 mm (per F400) da 480 mm (per F500);

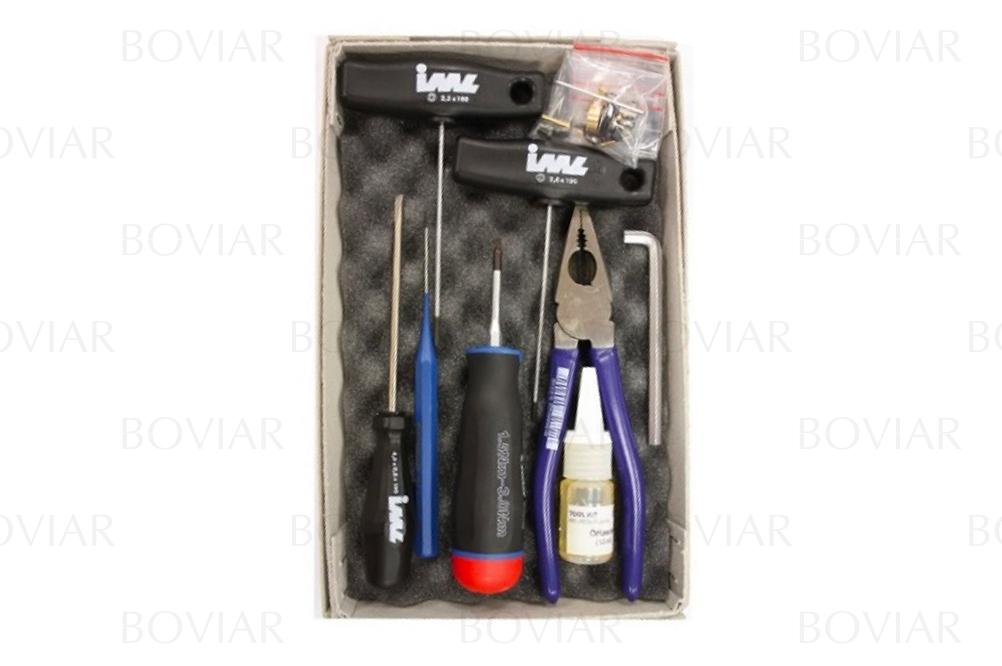

  • Kit attrezzi manutenzione;
  • Trapano Bosch 12GBM VES 2 con batteria e caricabatterie;
  • Batteria di riserva 12V 1,7 Ah NiCd;
  • Adattatore a 45°;
  • Contenitore per carta chimica;
  • N° 5 aghi e 400 strip di carta termica;
  • Manuale d’uso;
  • Adattatore RS232/USB;
  • Unità elettronica di acq.dei dati (solo per la versione PRO);
  • Igrometro da legno portatile a batteria (opzionale).
Penetrometro-IML-RESI-PD Cosa fa

Permette di individuare le variazioni di densità tra legno sano e legno deteriorato ed effettuare una diagnosi, in tempo reale, di aree di decadimento interno del materiale ligneo in esame.

Punti di forza
  • Feed Curve: permette la registrazione disgiunta delle curve di resistenza all’avanzamento e resistenza alla rotazione dell’ago;
  • Tilt Sensor: registra e indica sul profilo l’esatto valore dell’angolo di inclinazione della perforazione;
  • Controllo automatico di usura e rottura dell’ago;
  • Pole inspector: valutazione automatica e dimensionamento delle porzioni alterate;
  • Sostituzione della punta automatica.
Descrizione

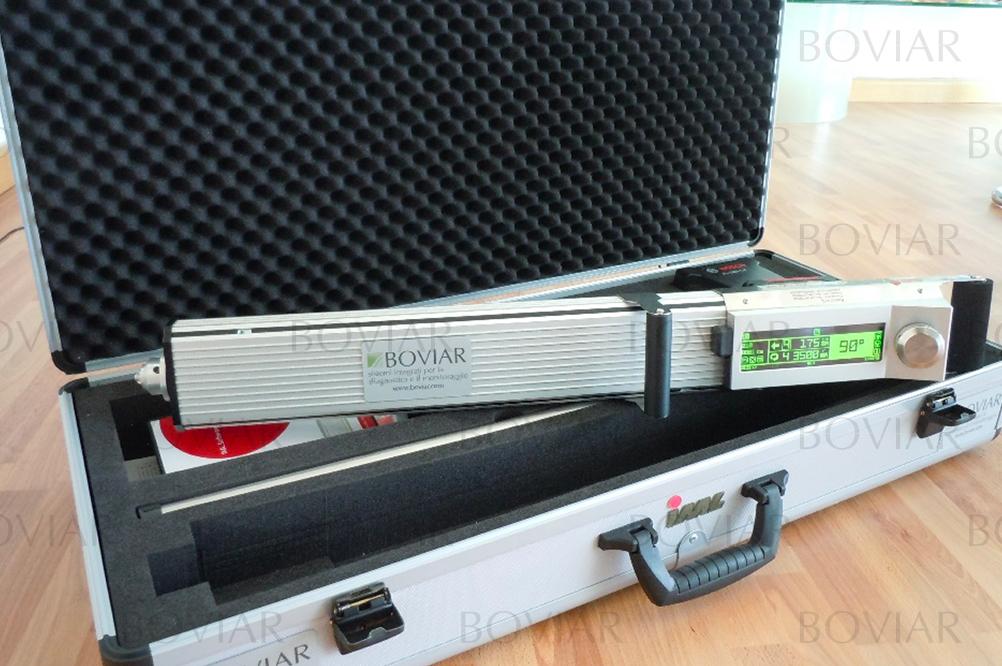

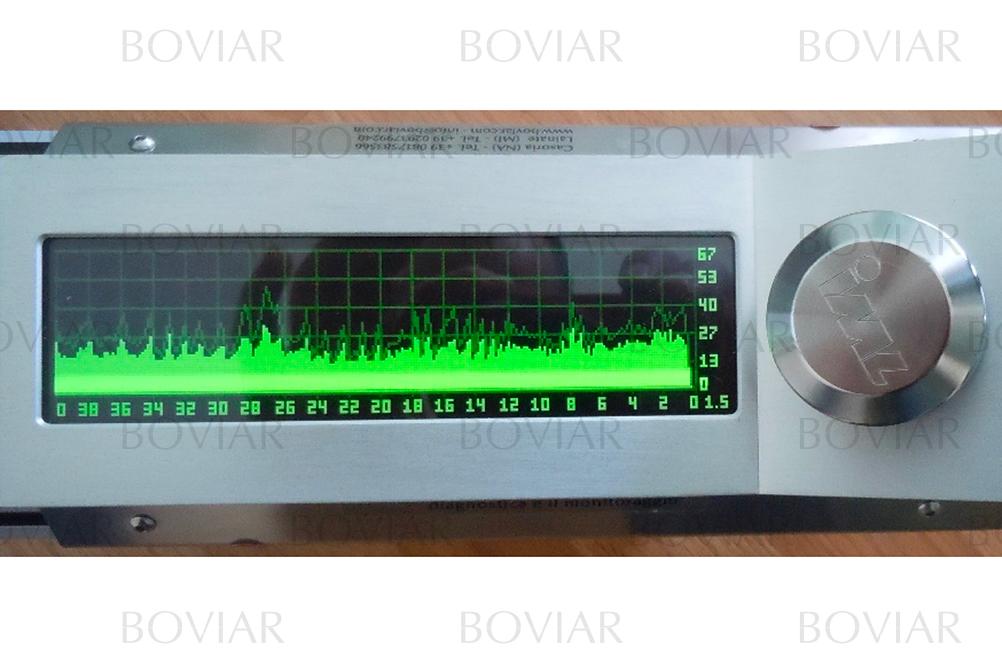

Il RESI PD grazie alle innovative caratteristiche e alla nuova struttura ergonomica rende l’esecuzione della prova semplice e intuitiva. Questo strumento misura la resistenza opposta dal legno alla penetrazione di una punta azionata da un sofisticato trapano. La punta è dotata di un movimento combinato di rotazione e di avanzamento. Rispetto al modello RESI F, questo strumento è in grado di misurare, oltre alla resistenza all’avanzamento, anche la resistenza alla rotazione registrando due grafici separati. Il foro lasciato dalla punta con un diametro di 3 mm non crea danni agli elementi strutturali. Il RESI PD è in grado di visualizzare su un ampio display le curve acquisite, registrarle ed inviarle ad un PC tramite cavo o Bluetooth in tempo reale. La possibilità di regolare la velocità di avanzamento e di rotazione della punta permette all’operatore di acquisire dati più facilmente interpretabili.

Profondità di perforazioneDa 200 a 1000 mm
Risoluzione0,02/300 mm
Velocità di avanzamento5 livelli, liberamente regolabili da 15 cm / min a 200 cm / min
Punte speciali dedicate al controllo di pali e traviSostituzione della punta automatica
Peso dello strumentoPeso dello strumento
Batteria2 batterie ricaricabili agli ioni di litio
Carica delle batterie (20 min. per la ricarica completa)Caricabatteria da rete 220/110 V
CustodiaContenitore in alluminio rinforzato anti urto
Interfaccia di collegamentoBluetooth e USB
Unità elettronica waterproof
Display ampio con tecnologia OLED
Software

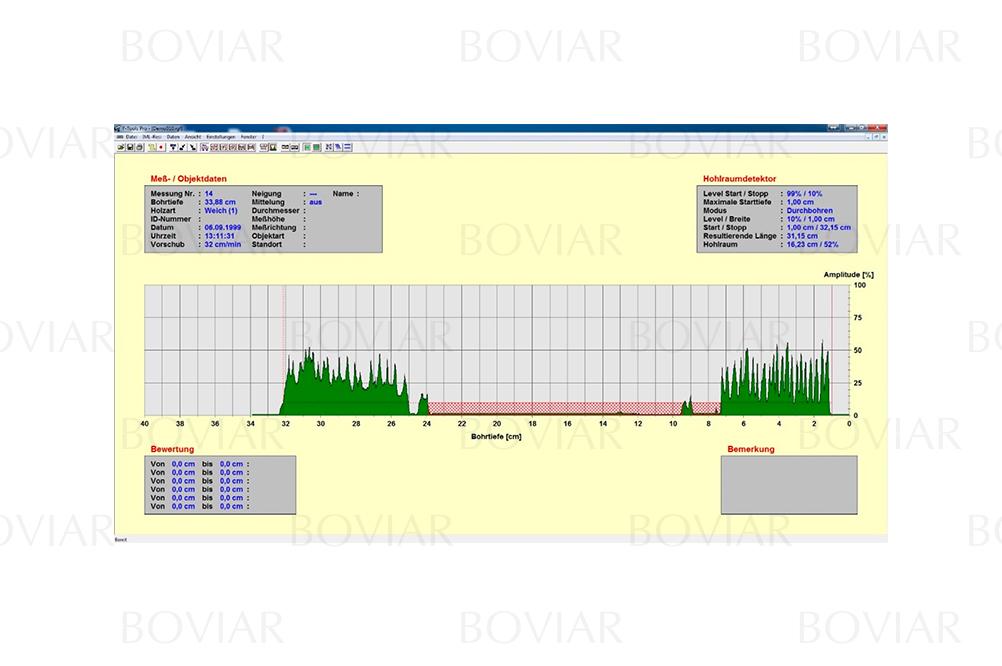

I software “F-Tools” (nella versione base incluso nella strumentazione)e la versione “F-Tools-PRO” (dedicato alla serie F, ma opzionale) consentono l’analisi dei profili di densità e l’elaborazione dei dati che possono essere presentati sotto forma di grafici, tabelle e schede; inoltre i dati possono essere esportati in formato ASCII, EMF o MST.

Dotazione

Lo strumento viene fornito con i suoi accessori in una valigia in alluminio per il trasporto, contenente:

  • Sonda di perforazione da 200 mm a 1000 mm;
  • Kit attrezzi manutenzione;
  • Trapano Bosch 12GBM VES 2 con batteria e caricabatterie;
  • Batteria di riserva 12V 1,7 Ah NiCd;
  • Adattatore a 45°;
  • Contenitore per carta chimica;
  • N° 5 aghi e 400 strip di carta termica;
  • Manuale d’uso;
  • Adattatore RS232/USB;
  • Unità elettronica di acq.dei dati (solo per la versione PRO);
  • Igrometro da legno portatile a batteria (opzionale).
